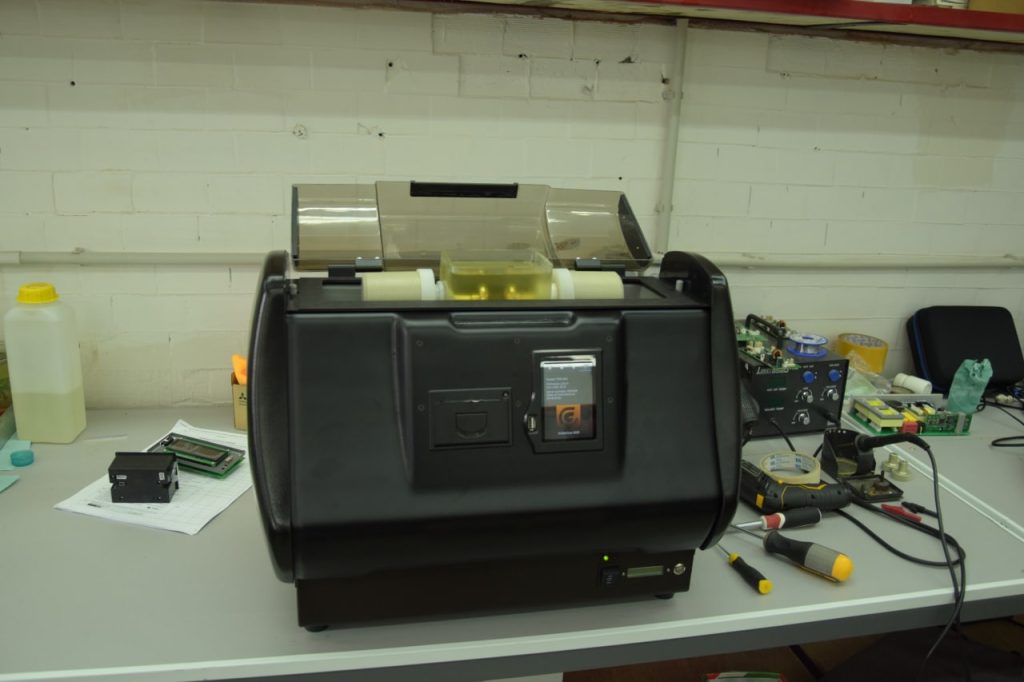

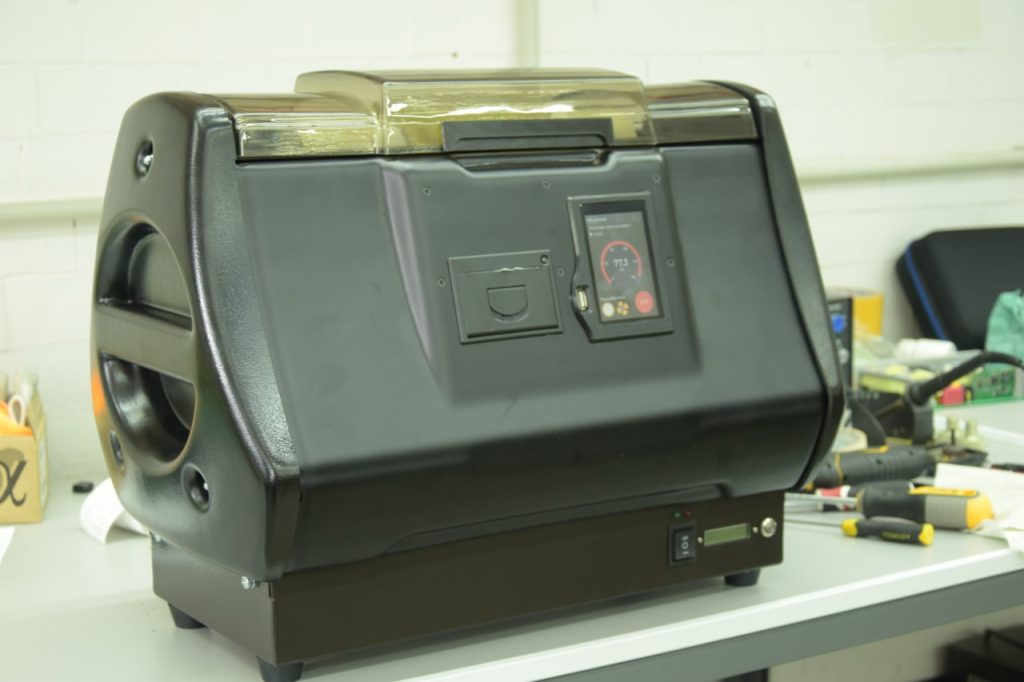

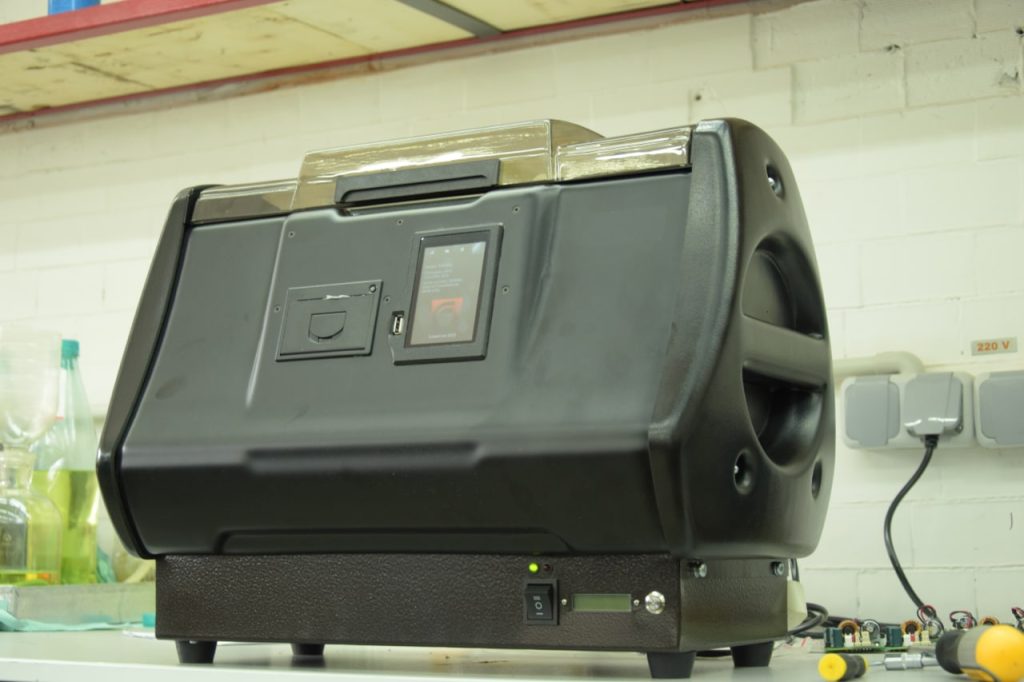

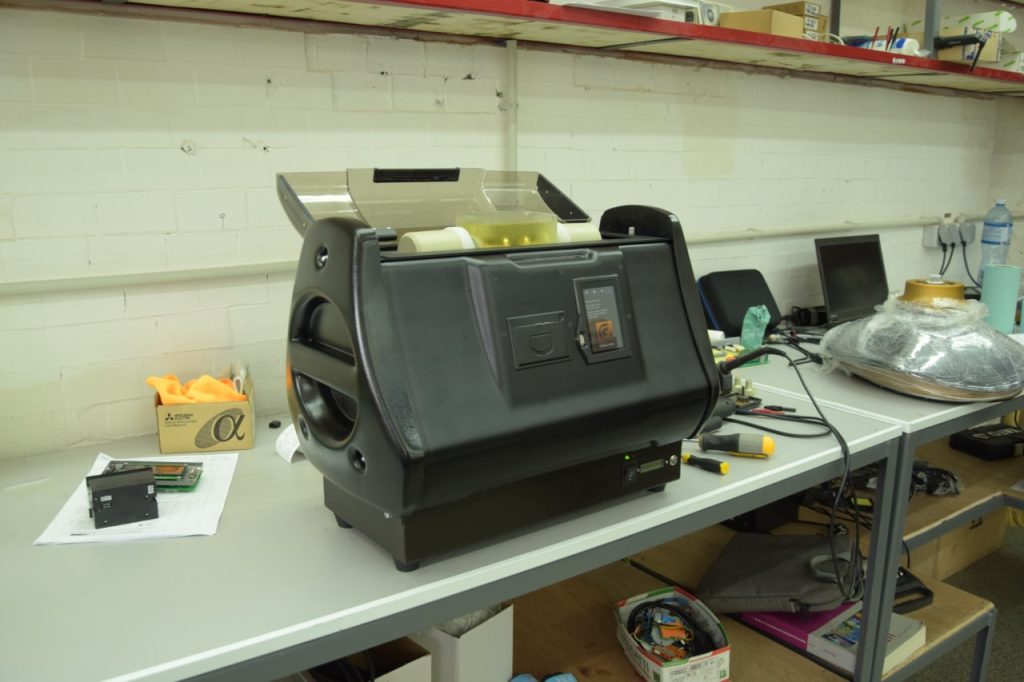

MEDIDOR DE LA FUERZA DIELÉCTRICA DE ACEITE TOR-100
El probador TOR-100 está diseñado para determinar el voltaje de ruptura eléctrica del aceite de transformador y otros dieléctricos líquidos de acuerdo con IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Esta lista de estándares puede complementarse y modificarse teniendo en cuenta cuenta los deseos de los clientes y con nuevas versiones de las normas.
Principio de funcionamiento
El núcleo de trabajo del probador es un transformador de alto voltaje y módulos electrónicos. El principio de funcionamiento del dispositivo es aumentar gradualmente el voltaje en el devanado secundario de un transformador de alto voltaje desde cero hasta un valor máximo, o hasta un valor en el que se producirá una ruptura de un dieléctrico líquido, vertido en una celda de medición. instalado en los contactos de alto voltaje del transformador, que son parte de sus electrodos de salida.
El aumento de voltaje en los contactos de alto voltaje del devanado secundario del transformador se produce debido a un aumento gradual del voltaje en el devanado primario cuando se le aplica un voltaje sinusoidal desde un inversor maestro controlado.
| № |
Parametro |
Valor |
| 1 | Voltaje de funcionamiento de CA, V |
85 – 264 |
| 2 | Frecuencia de alimentación, Hz |
48 – 63 |
| 3 | Consumo de energía, VA |
No más 250 |
| 4 | Tensión máxima de salida, kV |
Sinusoidal, hasta 100 kV RMS. |
| 5 | Error de medición de voltaje de salida |
±1 % |
| 6 | Velocidad de aumento de tensión, kV/s, |
De 0,1 a 5 |
| 7 | Resolución al mostrar el voltaje de salida, V |
100 |
| 8 | Tiempo de parada de alta tensión después de la avería, мкс |
10 máx, 4 típicos |
| 9 | Volumen de la celda de medición, cm3 |
500 |
| 10 | Rango de medición de temperatura ambiente, °C |
0 – 100 |
| 11 | Resolución de medición de temperatura, °С |
1 |
| 12 | impresora integrada |
si |
| 13 | Temperatura de trabajo, °С |
0 – 50 |
| 14 | Temperatura de almacenamiento, °C |
De – 20 a + 60 |
| 15 | Humedad relativa, % |
Hasta 90 sin condensación |
| 16 | Presión atmosférica mm de mercurio |
630 – 800 |
| 17 | Dimensiones totales, mm, |
510х300х350 |
| 18 | Peso, kg, no más |
29,6 |
- medición automatizada y precisa de la tensión de ruptura hasta 100 kV;
- desconexión instantánea (4 μs) de la tensión de prueba durante la ruptura;
- hay una impresora incorporada, puede imprimir los resultados de la medición;
- hay un puerto USB para conectar una unidad flash;
- puede registrar información del archivo de datos de prueba para volver a escribirla en una computadora;
- -simple y conveniente de operar y mantener.
